Modificaciones en el servidor - 1
Durante estas vacaciones he modificado un poco el aspecto de mi servidor con la finalidad de que todo estuviera un poco más ordenado y más homogéneo, porque por una parte, tenía mi servidor por un lado y, por otro, en un caddy metálico de discos comprado en AliExpress, los HDD, al que le había puesto este ventilador para bajar la temperatura de los mismos.
Esto viene como consecuencia de que durante buena parte del verano habían estado a unos agradables 45º - 50º y, que yo sepa, estas temperaturas no son muy buenas para un HDD, aunque sean HDDs para servidores, que ya de por sí tendrían que estar preparados para el calor, pero es una cosa que no quería comprobar.
Así que me puse con las modificaciones…
Y estas modificaciones, como no puede ser de otra manera, se las tengo que agradecer a @harebonse del canal de HomeLabs.Club por crear una caja, o más concretamente Lenovo ThinkCentre NAS/drive case, y que a la vez se le pueden añadir hasta 6 HDDs, que no son pocos.

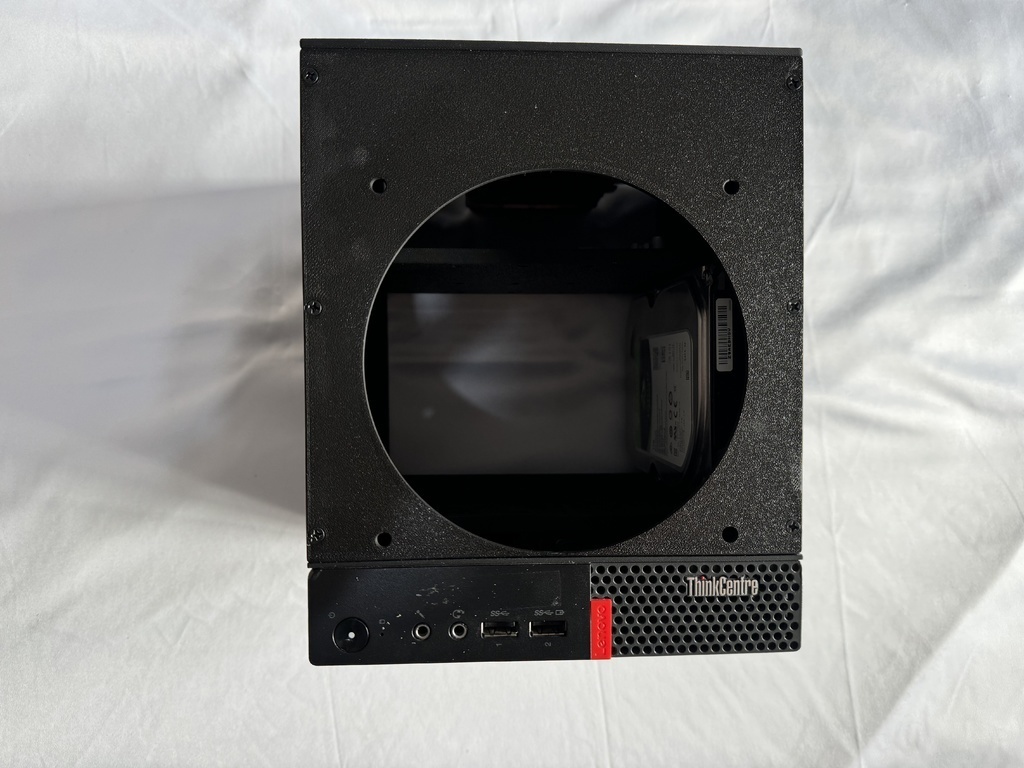

De nuevo, gracias por todo el trabajo… Y como una imagen vale más que mil palabras, aquí pongo una imagen de cómo es el diseño de esta caja:
Antes de empezar con la modificación real del servidor, necesitaba tener todos los materiales necesarios para hacer el cambio, que en este caso son:
- Ventiladores ARCTIC P14
- Tornillos de cabeza avellanada 6-32 de 8 mm
- Esto los he puesto para que los HDD tengan una mejor sujeción, aunque con unos de 6 mm también funcionaban, pero prefiero un poco más de seguridad 😂
- Cable USB con adaptador para ventilador
- Y lo más importante, la caja
Una vez que tenía todo el material, me puse con el montaje de la misma.
Lo que sí que hay que tener en cuenta es que, como puede aceptar hasta 6 HDDs, la caja está diseñada para que puedas acoplar una fuente de alimentación de 12V para los HDD. En mi caso, yo obtenía la alimentación directamente de la placa del Tiny y, como uso un transformador de 135W, al usar solamente 4 HDDs no es necesario añadir la fuente adicional.
También hay que tener en cuenta que se le puede añadir una placa controladora P822 para los HDDs, porque la caja tiene los agujeros específicos para dicha placa.

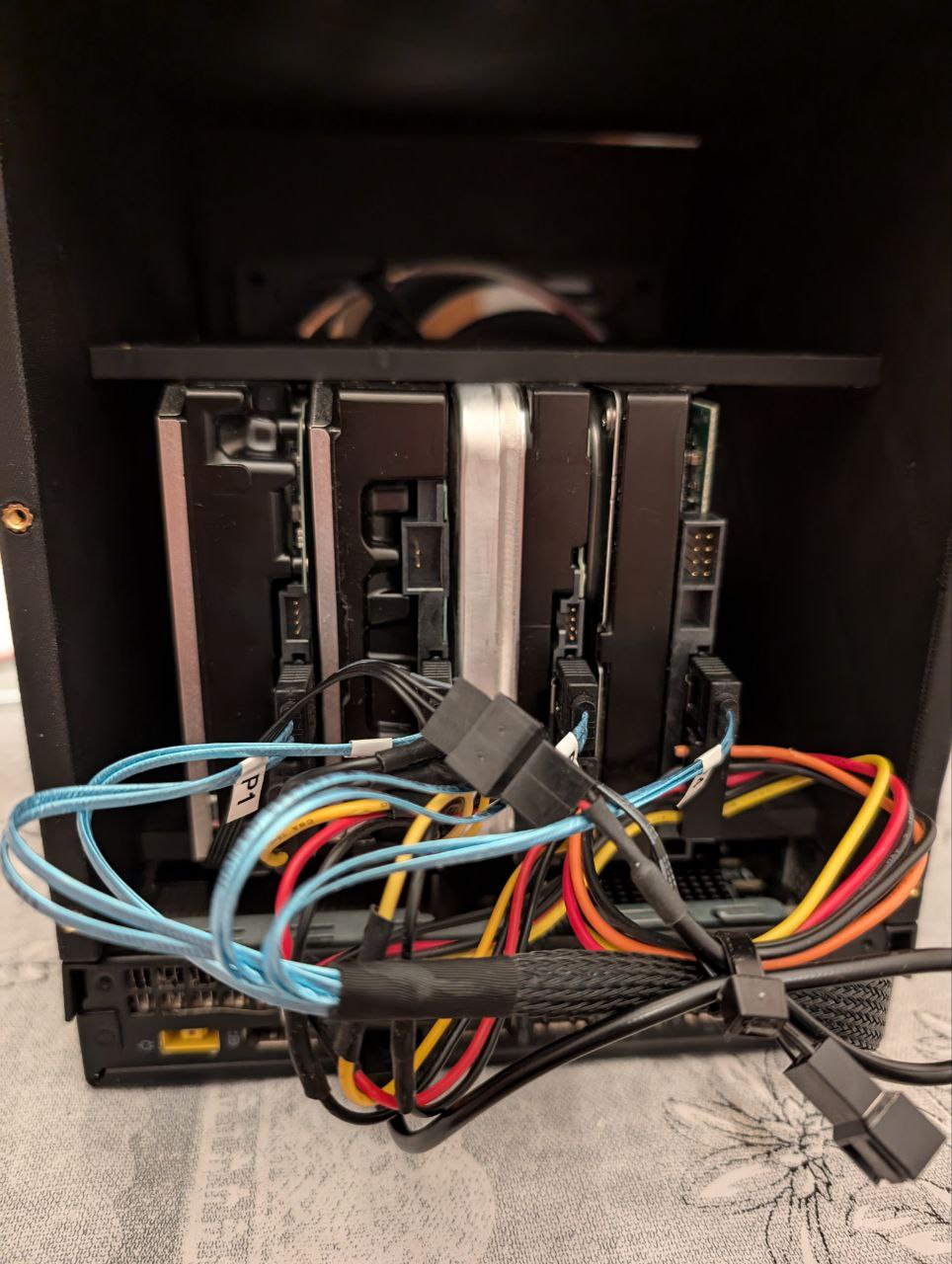

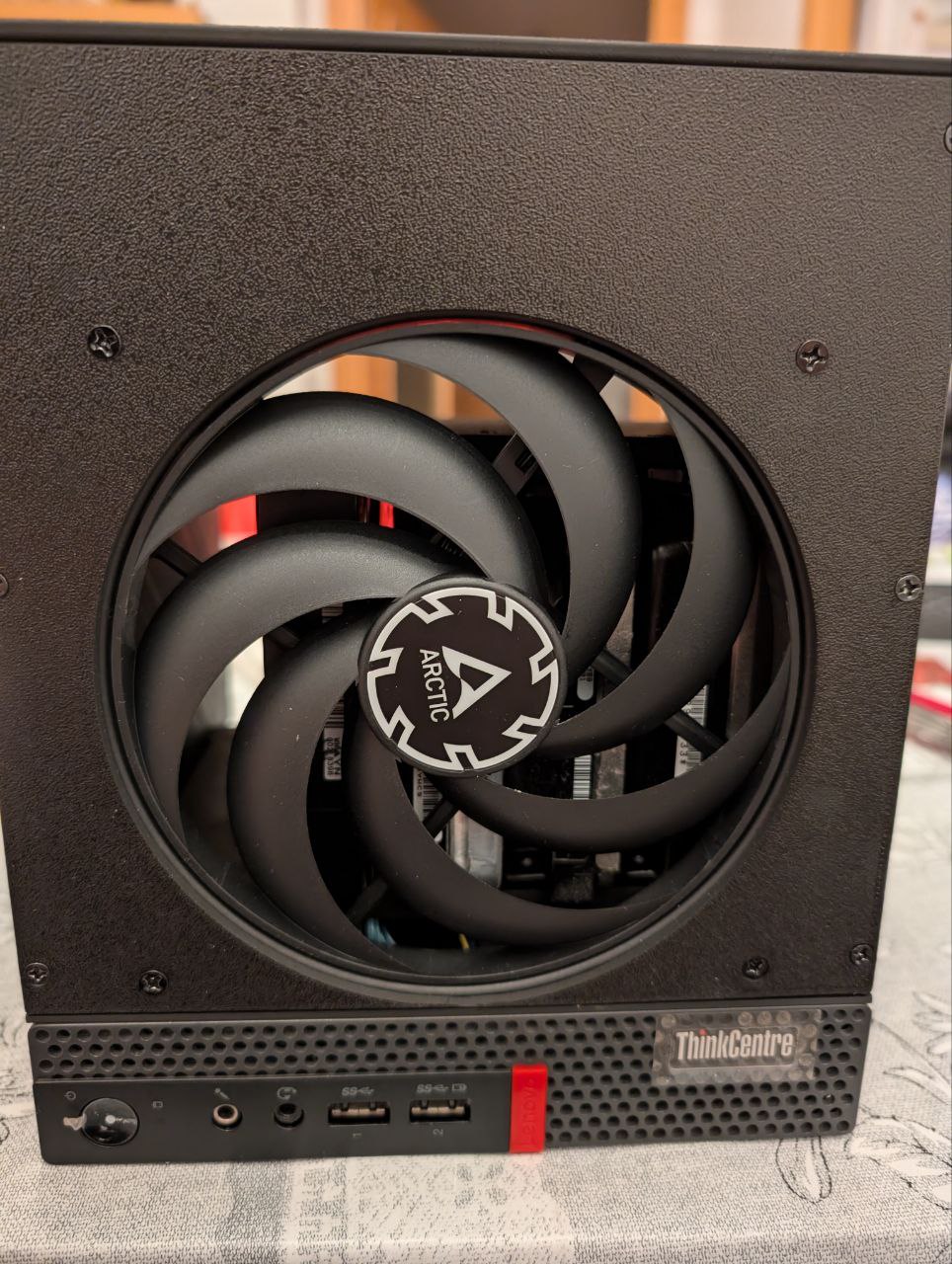

Para finalizar, os pongo un par de fotos de cómo queda todo el montaje en mi servidor:
Aquí hay que tener en cuenta que la posición de la tapa delantera está al revés (equivocación mía, pero que en mi caso es positiva). El ventilador tendría que estar más arriba para así llevar el aire, aparte de a los HDDs, también a la controladora, pero como este no es mi caso, está así para que el mayor flujo de aire vaya hacia los discos.
Como podéis ver, mis vacaciones han sido interesantes. Pocas modificaciones en mi servidor, pero de gran calado.
